Пластинчатые теплообменники: что это такое

Пластинчатое теплообменное оборудование является одним из наиболее распространённых, используемых сегодня. Другой распространённый тип теплообменника — кожухотрубный теплообменник. Спиральный теплообменник также используется в промышленности, но его применение незначительно по сравнению с двумя другими типами теплообменников. Теплообменник пластинчатый разборный получил широкое применение во всех инженерных отраслях, поскольку он эффективен, надёжен и относительно прост в техническом обслуживании.

Из каких компонентов состоит пластинчатый теплообменник котла

Пластинчатые теплообменники состоят из относительно небольшого количества деталей. Поскольку пластинчатые теплообменники используются для передачи тепла, им необходимы входы и выходы, через которые текучая среда — или жидкость — может входить и выходить из теплообменника. Рабочая среда может быть жидкостью или газом.

Прокладки и пластины используются для разделения текучих сред и предотвращения их смешивания. Прокладки располагаются только с одной стороны каждой пластины. Пластины подвешиваются на несущую балку и сжимаются вместе с помощью зажимных болтов. Когда пластины сжаты вместе, они называются "стопкой пластин". Направляющая планка обеспечивает правильное выравнивание пластин при открытии и закрытии штабеля. Последними компонентами пластинчатых теплообменников являются две крышки на противоположных концах стопки пластин, одна из которых подвижная, а другая — нет. Подвижная и неподвижная крышки также иногда называются рамной и прижимной пластинами. Обратите внимание, что впускные и выпускные отверстия крепятся только к неподвижной крышке.

Как работает пластинчатое теплообменное оборудование

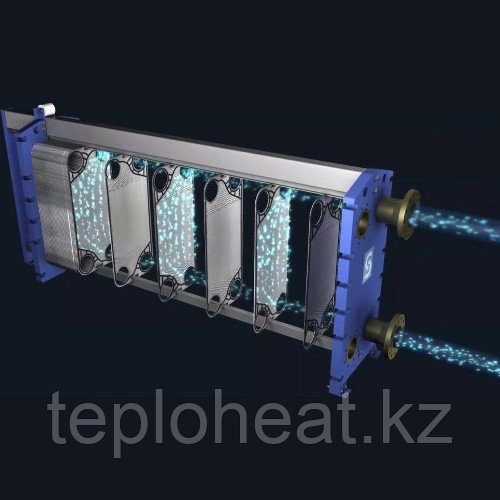

Предполагается, что в пластинчатом теплообменнике есть две текущие среды, одна из которых холодная, а другая горячая. Горячая среда поступает в теплообменник через входное отверстие. Прокладки направляют горячую среду, когда она проходит через теплообменник. Каждая пластина имеет чередующиеся прокладки. Горячая среда поступает в пространство между парой пластин, но не поступает в пространство между следующей парой пластин, поскольку прокладки препятствуют этому. Процесс продолжается таким образом, что каждая вторая пара пластин заполняется горячей текучей средой.

В то же время холодная среда поступает в теплообменник через вход холодной среды, но на этот раз прокладки расположены таким образом, чтобы позволить холодной среде течь в пространство, где нет горячей среды. Теперь теплообменник заполнен как горячей, так и холодной текущей средой. Каждая среда вытекает из соответствующего выхода, и процесс идёт непрерывно.

Какими конструктивными особенностями обладает пластинчатые теплообменные аппараты

Пластины являются основным компонентом эффективности пластинчатых теплообменников.

Может показаться, что пластины имеют простую конструкцию, но каждая из них имеет несколько инженерных конструктивных особенностей:

• Когда пластины сжимаются вместе, образуя стопку, зазор между ними очень мал, что обеспечивает хороший тепловой контакт между двумя текучими средами.
• Пластины тонкие и имеют большую площадь поверхности контакта, что обеспечивает высокую скорость теплопередачи.
• Пластины изготавливаются из материала с высокой теплопроводностью, что еще больше увеличивает скорость теплопередачи.
• Рифления на поверхности пластин предотвращают ламинарный поток и способствуют турбулентному потоку, что увеличивает скорость теплопередачи, а также снижает вероятность накопления отложений на поверхности пластин.
